שסתום כדור כרית הרכבה

שסתום כדורי של רפידת הרכבה עם הברגה של Leadtek 3PC, יציאה מלאה, גוף CF8/CF8M, מדורג 1000PSI, תואם ISO5211.
מידות 1/4"–4", עיצוב API 608, מתאים לשירות מים, נפט וגז.
בנייה של שלושה-חלקים מאפשרת תחזוקה-בקו ללא הסרת צינור.

שלח החקירה

פרטי המוצר

Zhejiang Leadtek Fluid Technology Co., Ltd היא אחת מהיצרניות והספקיות המנוסות ביותר של שסתום כדורי משטח הרכבה בסין. אנא אל תהסס לקנות שסתום כדורי כרית הרכבה בהתאמה אישית במחיר תחרותי מהמפעל שלנו. כמו כן, מדגם חינם זמין.

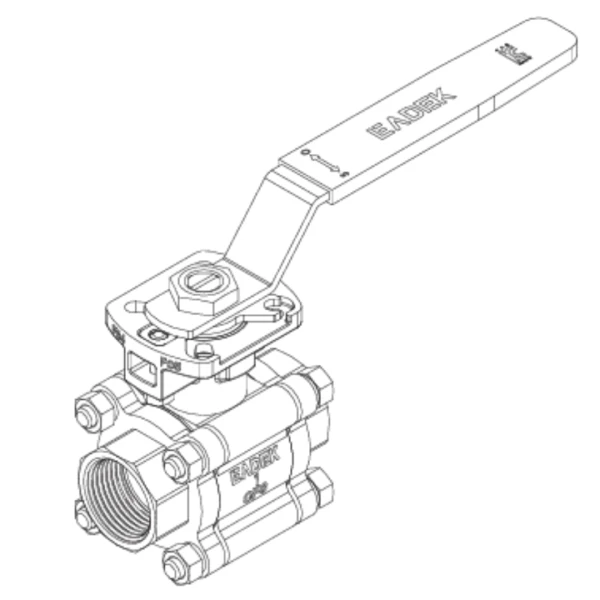

Leadtek 3PC threaded mounting pad ball valve full port CF8M F-F LTH-R type

סקירת מוצר

השסתום הכדורי של Leadtek 3PC Threaded Mounting Pad (קוד: 30-0C2G0) הוא יציאה מלאה, שסתום כדורי הברגה נשי-ל-נקבה עם רפידת הרכבה משולבת ISO5211, מתוכננת להרכבה ישירה של מפעיל ללא מתאמים נוספים. עיצוב הגוף בן שלושת-החלקים מאפשר תחזוקה של-קו - ניתן לבדוק או להחליף את מושב השסתום, האטמים והכדור מבלי לחתוך את הצינור. חומר הגוף הוא CF8 או CF8M, מדורג ל-1000PSI, תואם ל-API 608, ועבר את מבחן RoHS. זמין בין 1/4 אינץ' עד 4 אינץ'.

מפרט מפתח

ציור מוצר

3PC mounting pad ball valve dimensional drawing with part callouts - Code 30-0C2G0

3PC mounting pad ball valve ISO5211 mounting pad dimensions A B A1 B1 K size chart

פָּרָמֶטֶר	פרטים
קוד מוצר	30-0C2G0
סוּג	3PC הברגה, יציאה מלאה, נקבה-נקבה (F-F)
תקן עיצוב	API 608
דירוג לחץ	1000 PSI
פָּנִים אֵל פָּנִים	MFR STD
תקן חוט	ASME B1.20.1 / BS 21 / DIN 2999 / BS EN 10226 / JIS B 0203 / ISO 7-1 / ISO 228-1
בְּדִיקָה	API 598 / EN 12266-1
חומר גוף	CF8 / CF8M
חומר כדור	F304 / F316
חומר גזע	F316
חומר מושב	M111 / M111+20%CF
משטח הרכבה	ISO5211 (F03/F04 עד F07/F10 בהתאם לגודל)
טווח מידות	1/4" – 4"
כְּלֵי תִקְשׁוֹרֶת	מים, נפט, גז
טֶמפֶּרָטוּרָה	M111: -40 מעלות עד -200 מעלות / M111+20%CF: -40 מעלות עד -240 מעלות

טבלה ממדי

גוֹדֶל	Ød (מ"מ)	L (מ"מ)	H1 (מ"מ)	שעה (מ"מ)	H (מ"מ)	E (מ"מ)	ISO5211	A	B	A1	B1	K
1/4"	11	64	42.5	9	70	120	F03/F04	36	42	6	7	9
3/8"	12.5	64	42.5	9	70	120	F03/F04	36	42	6	7	9
1/2"	15	68	45	9	72	120	F03/F04	36	42	6	7	9
3/4"	20	76	48.5	9	76	120	F03/F04	36	42	6	7	9
1"	25	88	63	11	94	150	F04/F05	42	50	6	7	11
1 1/4"	32	103	68.5	11	100	150	F04/F05	42	50	6	7	11
1 1/2"	38	111	80.5	14	117	190	F05/F07	50	70	7	9	14
2"	50	132	89	14	125	190	F05/F07	50	70	7	9	14
2 1/2"	65	163	113.5	17	155	260	F07/F10	70	102	9	11	17
3"	76	185	121.5	17	163	260	F07/F10	70	102	9	11	17
4"	100	226	150	22	196	320	F07/F10	70	102	9	11	22

שטר חומרים

לֹא.	חֵלֶק	חוֹמֶר
1	גוּף	CF8 / CF8M
2	מִצנֶפֶת	CF8 / CF8M
3	כַּדוּר	F304 / F316
4	מוֹשָׁב	M111 / M111+20%CF
5	תותב אטום	PTFE+15%GF / PTFE+20%CF
6	גֶזַע	F316
7	דחף מכונת כביסה	PTFE+15%GF / PTFE+20%CF
8	מכונת כביסה לאריזה	PTFE / PTFE+20%CF
9	בַּלוּטָה	304
10	דיסק קפיץ	SS304
11	אוגן בלוטות	CF8
12	פְּקָק	F304
13	אֱגוֹז	A2-70
14	סוּס הַרבָּעָה	F304
15	אֱגוֹז	A2-70
16	מכונת כביסה קפיצית	SS304
17	סוּס הַרבָּעָה	F304
18	אֱגוֹז	A2-70
19	מכונת כביסה קפיצית	SS304
20	יָדִית	304
21	כיסוי ידית	PVC

תכונות עיצוב

Leadtek lost wax casting workshop - investment casting process for stainless steel ball valves

כרית ההרכבה של השסתום הכדורי

התצורה בדגם זה עוקבת אחר ISO5211,

מאפשר בורג ישיר- של מפעילים פנאומטיים או חשמליים - ללא צורך בתושבת הרכבה נוספת. הקדח המלא של היציאה מבטל את הגבלת הזרימה ותומך בחזרה. תכונות עיצוב נוספות כוללות:

1. אטימה אחורית עם עיצוב הוכחה-למספר דליפות
2. אריזה מתכווננת ללא פירוק
3. עיצוב חותם גמיש למושב
4. מושב שסתום עם עיצוב תותב

5. עיצוב נגד-גזע ואנטי-שריטות
6. נשא מלא, מפרט מלא עיצוב כדור מוצק
7. עיצוב חור לשחרור לחץ בכדור
8. עיצוב בטיחות אש (אופציונלי)
9. תכנון חשמל אנטי-סטטי
10. תאימות לפלטפורמה ISO5211 להרכבת מפעיל
11. תואם RoHS
12. בניית יציקה להשקעה
13. תקני חוט שונים זמינים

Leadtek CNC machining workshop - automated precision machining for mounting pad ball valves

למה לציין שסתום כדורי יציאה מלא עם כרית הר

עבור מהנדסי רכש ומשלבי מערכות המציינים בקרת צנרת אוטומטית, תצורת השסתום הכדורי של רפידת ההרכבה מפחיתה את עלות ההתקנה ושגיאות היישור לעומת מכלולי שסתום-בתוספת- נפרדים. רפידת ISO5211 בדגם זה סטנדרטית על פני קבוצות גודל (F03/F04 עד F07/F10), מה שאומר שניתן לציין דגם מפעיל יחיד על פני טווח גודל מלא באותה מערכת - מה שמפחית את מלאי חלקי החילוף. קידוח יציאה מלא מבטיח ללא עונש של ירידת לחץ, מה שחשוב בהזרקת מים, העברת נפט וגז, ומערכות מינון כימיקלים שבהן יש לשמור על קוטר הצינור.

איך LEADTEK מייצרים אותו⬅

יישומים

Mounting pad ball valve application in oil and gas transfer pipeline

העברת שמן וגז ובקרת ראש באר

Full port ball valve with mount pad used in chemical and petrochemical process lines

קווי תהליכים כימיים ופטרוכימיים

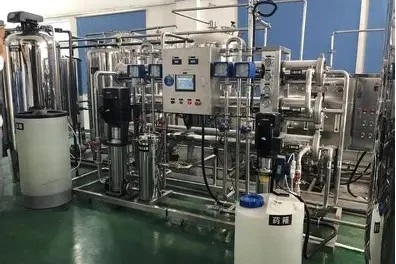

3PC ball valve with mounting pad installed in industrial water treatment system

טיפול במים ומערכות מים תעשייתיות

ISO5211 mounting pad ball valve on automated skid-mounted control system

מערכות אוטומטיות המותקנות בהחלקה- הדורשות הרכבה של מפעיל ISO5211

Stainless steel mounting pad ball valve in fire safety pipeline system

מערכות בטיחות אש

3PC full port ball valve applied in data center chilled water distribution system

מערכות קירור ומים מצוננים במרכז נתונים

פרופיל החברה

Zhejiang Leadtek Fluid Technology Co., Ltd. מייצרת שסתומי נירוסטה יצוקים מדויקים- מאז 1994, עם ניסיון של 30+ שנים של יציקה, מתקן ייצור של 37,000㎡ ו-400+ מכונות CNC תחת קורת גג אחת. סדרת השסתומים הכדוריים של רפידות ההרכבה מיוצרת באמצעות יציקת השקעה בשעווה אבודה- עם AOD- מעודנת CF8/CF8M, ואחריה עיבוד CNC בעל 5 צירים (עגול כדור פחות או שווה ל-0.01 מ"מ, משטח איטום Ra 0.4μm), ו-100% בדיקה סופית של API 5.

הסמכותקיים: ISO 9001, ISO 14001, ISO 45001, CE, RoHS, KC (מי שתייה קוריאנים), ורישיון ייצור ציוד מיוחד (רכיב צינור לחץ). מוצרים מיוצאים למדינות 80+ ברחבי אירופה, צפון אמריקה, המזרח התיכון, דרום מזרח אסיה ודרום אמריקה.

מִנְהָגגדלים, חומרים ותצורות-מוכנות של מפעילים נתמכים עם זמני אספקה של היצרן.

Leadtek stainless steel valve and fittings factory aerial view - one-stop manufacturer trusted by 80+ countries

שאלות נפוצות

ש: מהו שסתום כדורי כרית הרכבה?

ת: שסתום כדורי של רפידת הרכבה משלב רפידת הרכבה ISO5211 על מכסה המנוע עבור בורג ישיר של מפעיל-ללא תושבות נוספות. זוהי התצורה הסטנדרטית עבור מערכות בקרת צנרת אוטומטיות.

ש: מה המשמעות של ISO5211 על שסתום כדורי?

ת: ISO5211 מגדיר את מידות ממשק ההרכבה של המפעיל על שסתומי רבע-סיבוב. שסתום כדורי רפידת הרכבה זה מכסה F03/F04 עד F07/F10 בהתאם לגודל.

ש: מה ההבדל בין שסתום כדורי כרית הרכבה של יציאת יציאה מלאה ושסתום כדורי?

ת: שסתום כדורי יציאה מלא עם רפידת הרכבה שומר על קוטר קדח זהה לצינור, ללא הגבלת זרימה. שסתומי יציאה מופחתים משתמשים בקדח כדורי קטן יותר, המגביל את יכולת הזרימה.

ש: אילו תקני לחץ ובדיקה חלים?

ת: מדורג 1000 PSI, תוכנן לפי API 608, נבדק לפי API 598 ו-EN 12266-1.

ש: אילו תקני חוט זמינים?

ת: ASME B1.20.1 (NPT), BS 21, DIN 2999, BS EN 10226, JIS B 0203, ISO 7-1 ו-ISO 228-1.

ש: אילו חומרי גוף זמינים?

ת: CF8 (SS304) ו-CF8M (SS316). CF8M מומלץ למדיה בטמפרטורה קורוזיבית או גבוהה יותר-.

ש: האם ניתן להרכיב את השסתום הזה ישירות עם מפעיל פניאומטי או חשמלי?

ת: כן. רפידת ISO5211 מאפשרת הרכבה ישירה של מפעיל. Leadtek מספקת גם מכלולי שסתום כדורי מנוהל מלא - צור קשר כדי לציין את סוג המפעיל ואות הבקרה.

ש: באילו אישורים מחזיקה Leadtek?

ת: ISO 9001, ISO 14001, ISO 45001, CE, RoHS, KC ורישיון סיני לייצור ציוד מיוחד. כל השסתומים עוברים 100% בדיקת API 598 לפני המשלוח.
